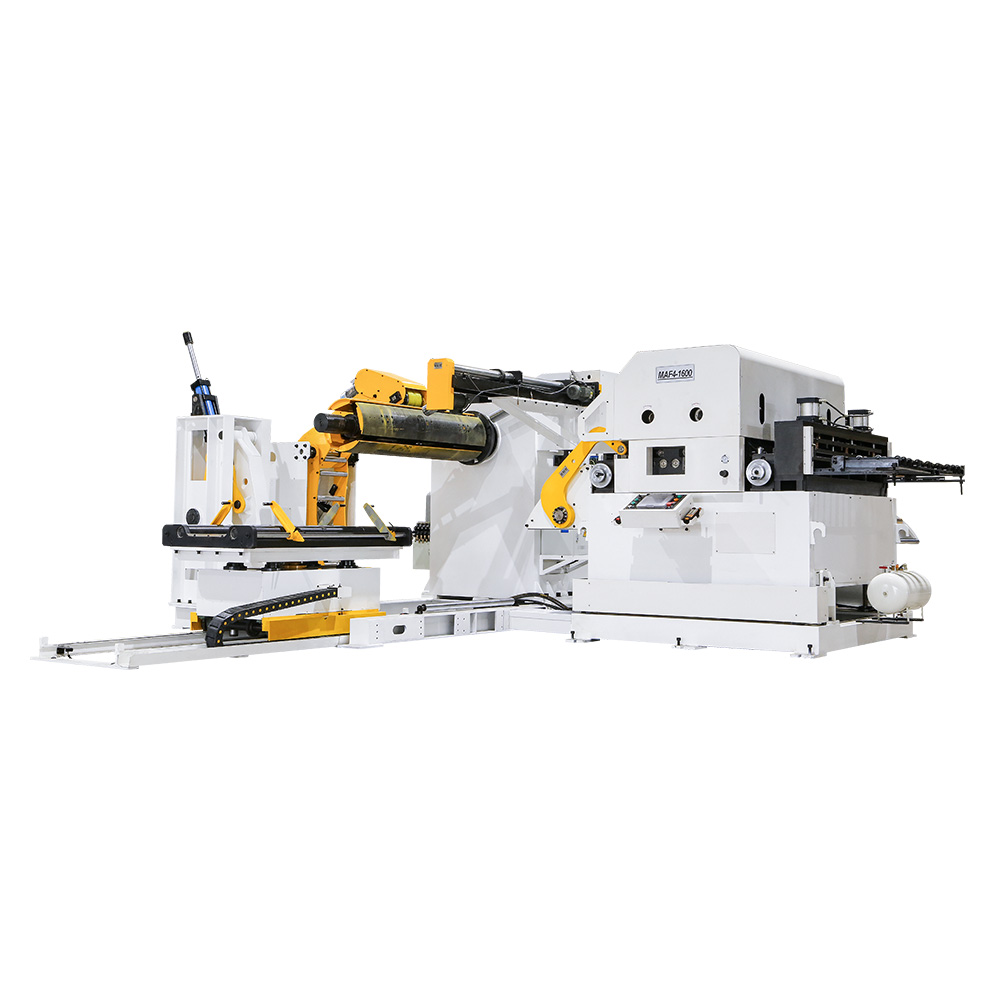

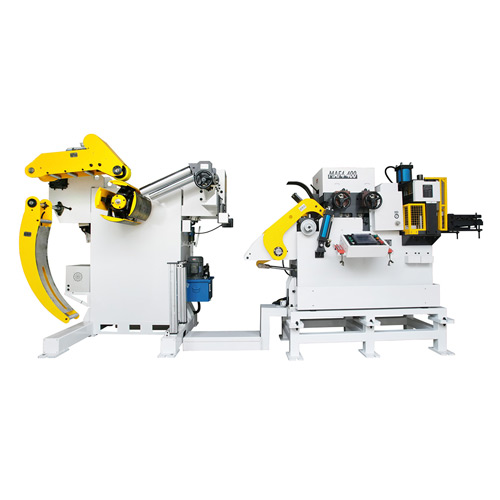

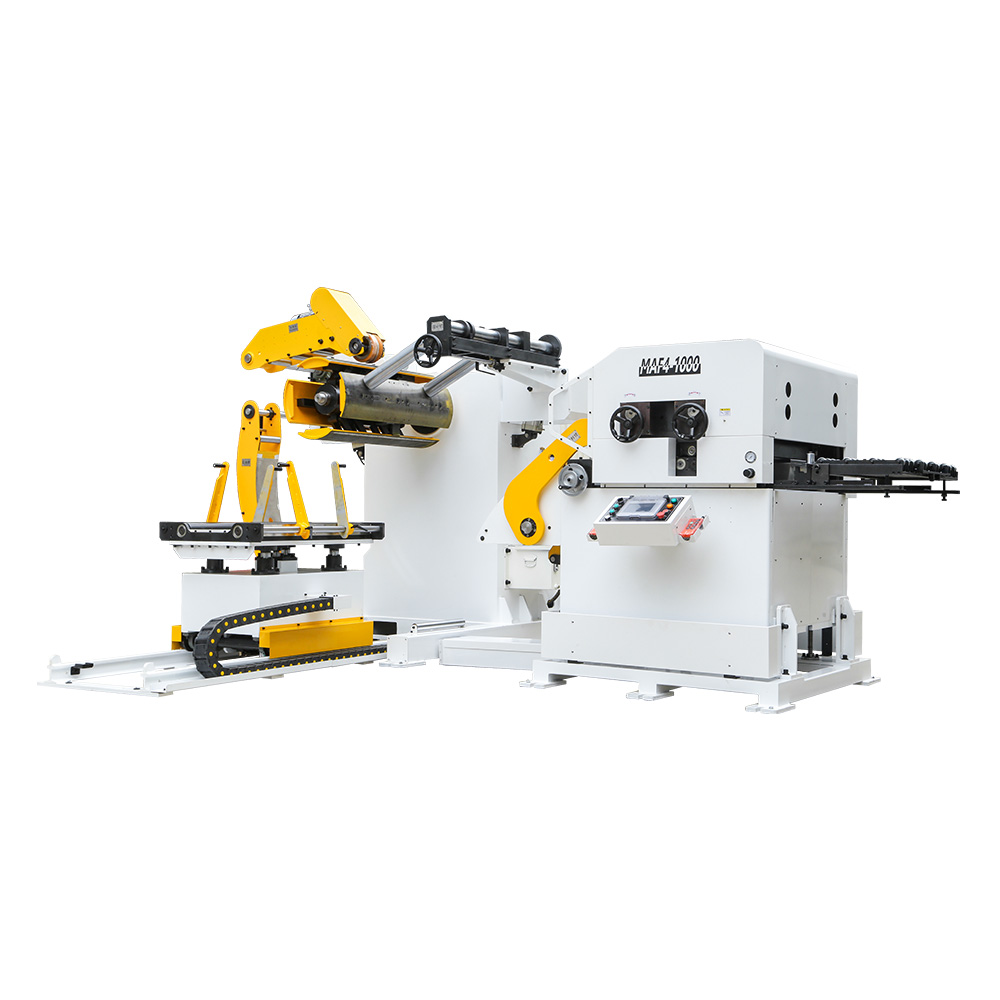

The feeder 3 in 1 for middle-thickness material

MAF4 / 0.5-4.5mm

- 三合一送料机是集材料架,整平机,送料机三位一体的综合式送料设备,具有节省占地空间传送精度更高,送料更稳定等多重优点;
- 针对厚板材料与较宽材料专门制作的全自动拉料装置,极大降低了工人的工作量,提高了工作效率,使得整个机器在操作上更人性化;
- 压料臂能在最大程度上保证材料的紧凑,不松散;
- 油压扩张系统方便操作人员对材料的加载,提高了工作效率。碟式刹车保证料架运行,停止更稳定;
- 整平和送料功能位于同一平台之上,采用同一个大功率伺服电机传动,原料夹紧系数增大,打滑几率降低,送料更加精准,且机高度可以升降调节以配合不同的模具高度;
- 选配项:油压台车,方便上料,安全操作的同时可提高效率,液压剪刀,用于裁切变形的料头料尾,可掀开功能,适用于表面要求高的产品,便于清洗滚筒内部异物,尾料送料机,适用于龙门冲床,三合一距离模具较远的产品,尾料送料机定位于龙门口内部,根据冲床地坑大小和送料机定位距离,可以多输送2m左右材料,提升材料利用率。

Service Hotline:
+86 400-166-2658

E-mail:sales@qinfeng-gp.com
Website:qinchao.qinfeng-gp.com

型号 MAF4-400 MAF4-600 MAF4-800 MAF4-1000 MAF4-1300 MAF4-1600
材料宽度 100~400 100~600 100~800 100~1000 100~1300 100~1600
材料厚度 0.5-4.5mm
最大料重 3000kg 5000kg 7000kg/10000kg 10000kg/15000kg
卷料内径 460-530mm
卷料外径 1600mm
最大速度 16m/min
矫正滚轮 68mm 55 84mm 44
送料滚轮 2 84mm 2根¢120mm
料架扩张
料架刹车 电磁刹车 气动碟刹
伺服电机 AC 2.9kw AC 4.4kw AC 5.5kw AC 5.5kw AC 7.5kw AC 11kw
料架电机 AC 1.5kw AC 2.2kw AC 3.7kw/5.5kw AC 5.5kw/7.5kw
入料方式 自动拉进料
滚筒补强   有一组补强装置 有二组补强装置 有二组补强
电源电压 AC 380V
空气压力 5kg
机器外形尺寸 4.9*3.1*2.9 4.9*3.3*2.9 4.9*3.5*2.9 4.9*3.7*2.9 5.7*5.3*2.8 5.7*5.6*2.8


矫正能力表  (以上材料材质以Q235为准)

  厚度 1.6 2.0 3.2 4.5
宽度
型号
MAF4-400 400 400 200 150
MAF4-600 600 600 360 150
MAF4-800 800 800 350 150
MAF4-1000 1000 900 400 200
MAF4-1300 1300 1300 800 400
MAF4-1600 1600 1600 950 500
