MAF4 / 0.5-4.5mm

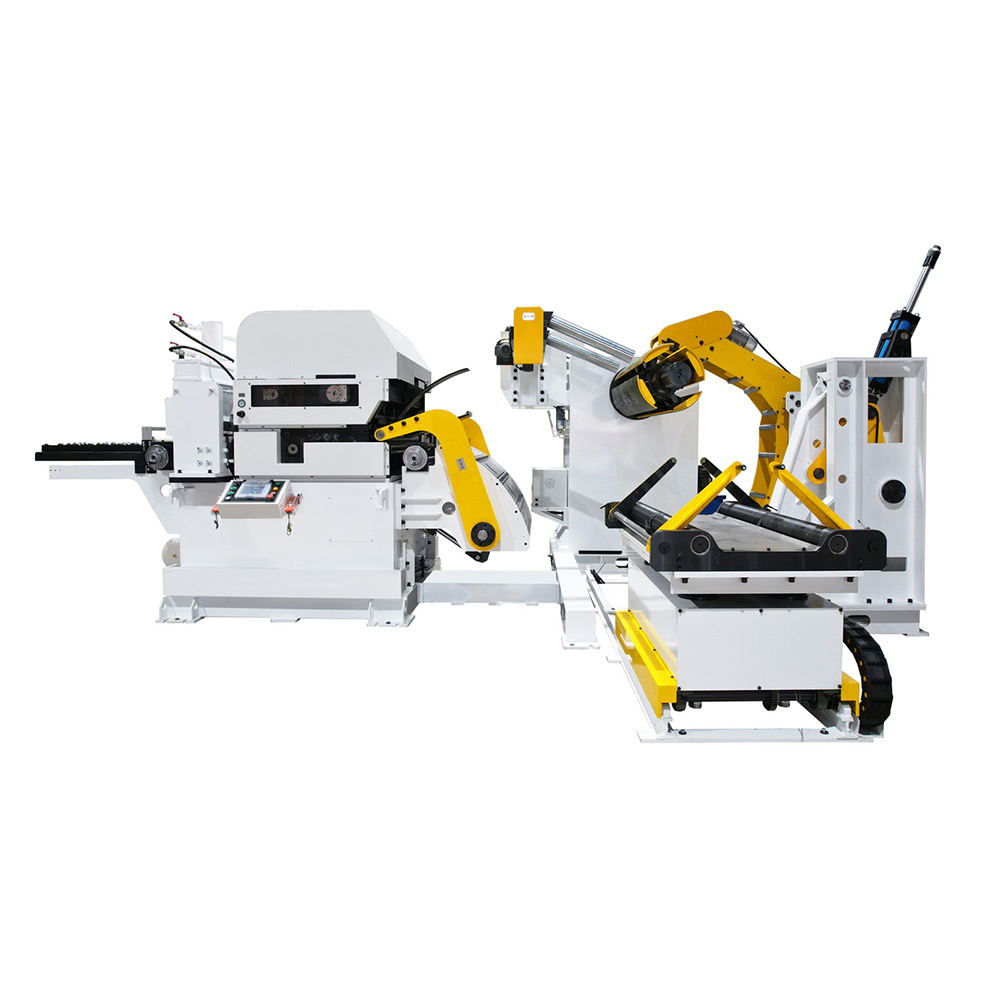

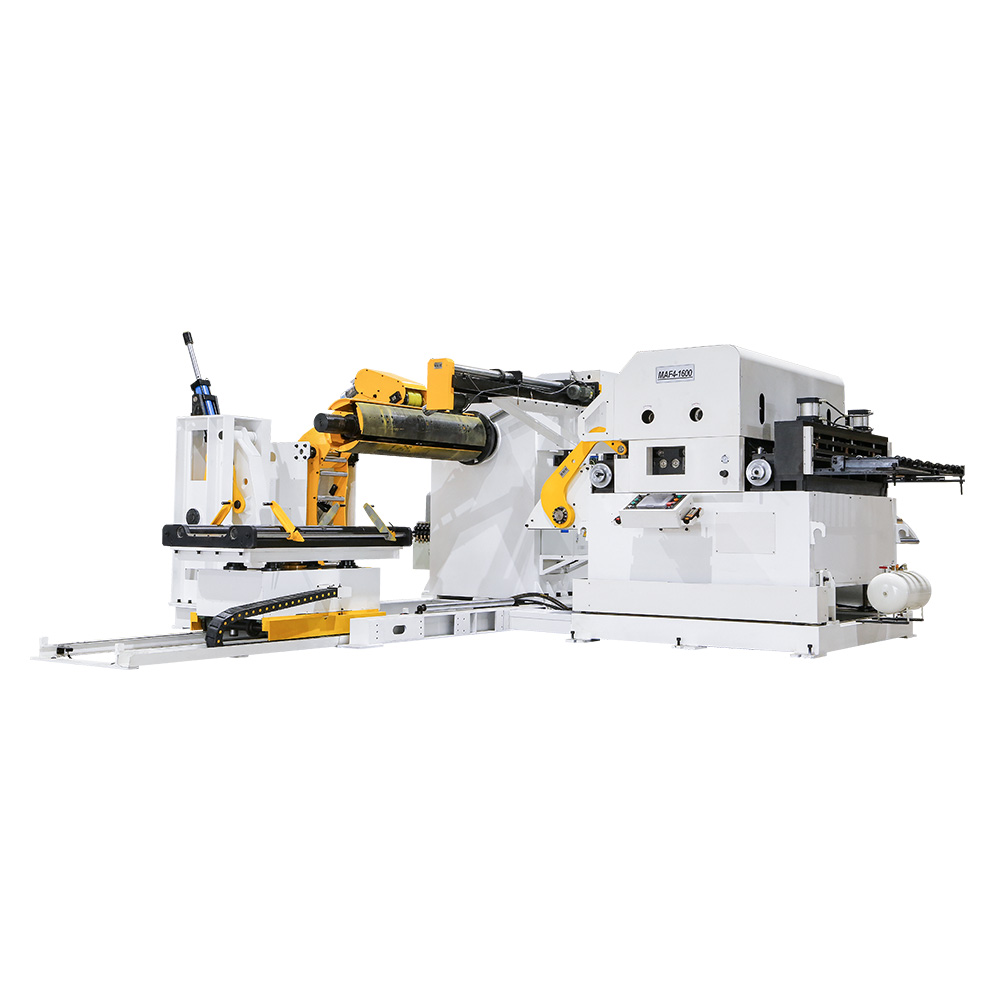

- 三合一送料机是集材料架,整平机,送料机三位一体的综合式送料设备,具有节省占地空间传送精度更高,送料更稳定等多重优点;
- 针对厚板材料与较宽材料专门制作的全自动拉料装置,极大降低了工人的工作量,提高了工作效率,使得整个机器在操作上更人性化;
- 压料臂能在最大程度上保证材料的紧凑,不松散;
- 油压扩张系统方便操作人员对材料的加载,提高了工作效率。碟式刹车保证料架运行,停止更稳定;
- 整平和送料功能位于同一平台之上,采用同一个大功率伺服电机传动,原料夹紧系数增大,打滑几率降低,送料更加精准,且机高度可以升降调节以配合不同的模具高度;
- 选配项:油压台车,方便上料,安全操作的同时可提高效率,液压剪刀,用于裁切变形的料头料尾,可掀开功能,适用于表面要求高的产品,便于清洗滚筒内部异物,尾料送料机,适用于龙门冲床,三合一距离模具较远的产品,尾料送料机定位于龙门口内部,根据冲床地坑大小和送料机定位距离,可以多输送2m左右材料,提升材料利用率。
全国服务热线:
400-166-2658
电子邮箱:sales@qinfeng-gp.com
官方网站:qinchao.qinfeng-gp.com
型号 | MAF4-400 | MAF4-600 | MAF4-800 | MAF4-1000 | MAF4-1300 | MAF4-1600 | |||
材料宽度 | 100~400 | 100~600 | 100~800 | 100~1000 | 100~1300 | 100~1600 | |||
材料厚度 | 0.5-4.5mm | ||||||||
最大料重 | 3000kg | 5000kg | 7000kg/10000kg | 10000kg/15000kg | |||||
卷料内径 | ¢ 460-530mm | ||||||||
卷料外径 | ¢ 1600mm | ||||||||
最大速度 | 16m/min | ||||||||
矫正滚轮 | ¢68mm 上5下5 | ¢ 84mm 上4下4 | |||||||
送料滚轮 | 2根 ¢84mm | 2根¢120mm | |||||||
料架扩张 | |||||||||
料架刹车 | 电磁刹车 | 气动碟刹 | |||||||
伺服电机 | AC 2.9kw | AC 4.4kw | AC 5.5kw | AC 5.5kw | AC 7.5kw | AC 11kw | |||
料架电机 | AC 1.5kw | AC 2.2kw | AC 3.7kw/5.5kw | AC 5.5kw/7.5kw | |||||
入料方式 | 自动拉进料 | ||||||||
滚筒补强 | 有一组补强装置 | 有二组补强装置 | 有二组补强 | ||||||
电源电压 | AC 380V | ||||||||
空气压力 | 5kg | ||||||||
机器外形尺寸 | 4.9*3.1*2.9 | 4.9*3.3*2.9 | 4.9*3.5*2.9 | 4.9*3.7*2.9 | 5.7*5.3*2.8 | 5.7*5.6*2.8 |
矫正能力表 (以上材料材质以Q235为准)
厚度 | 1.6 | 2.0 | 3.2 | 4.5 | |||||
宽度 型号 |
|||||||||
MAF4-400 | 400 | 400 | 200 | 150 | |||||
MAF4-600 | 600 | 600 | 360 | 150 | |||||
MAF4-800 | 800 | 800 | 350 | 150 | |||||
MAF4-1000 | 1000 | 900 | 400 | 200 | |||||
MAF4-1300 | 1300 | 1300 | 800 | 400 | |||||
MAF4-1600 | 1600 | 1600 | 950 | 500 |
